1   概述[1]

1.1本項目升壓站內包括生活污水、生活廢水。升壓站內生活污水進入一體化污水處理裝置處理，污水經處理達到綠化標準后，站內綠化使用或站外適當地點排放。

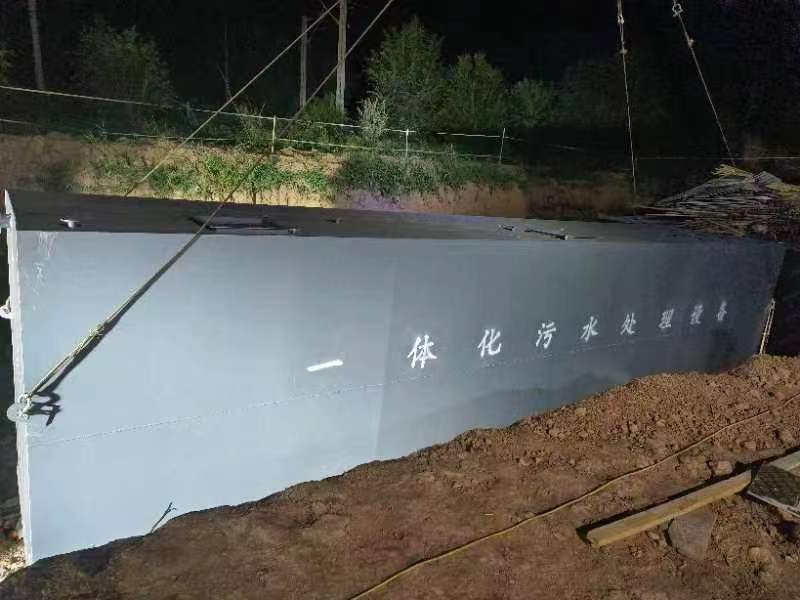

1.2一體化污水處理裝置處理布置于升壓站內，可利用尺寸約為4m×6m。地埋設備應綜合考慮實際可利用區域，整體布置。

1.2 供方所提供的設備，應是凈化工藝全新、可靠、完整的成套設備。是成熟的成套生活污水、工業廢水處理工藝設備。

1.3 本協議書適用生活污水處理設備，提出設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。

1.4 本協議書中提出的是最低限度的技術要求，并未規定所有的技術要求和適用標準。供方應提供一套滿足本協議書和所列技術要求的高質量設備及其相應服務，對國家有關安全、環境等強制性標準，必須滿足要求。

1.5 如未對本協議提出偏差，將認為供方提供的設備符合本協議書和標準的要求。

1.6  供方須執行本協議所列的標準，有矛盾時按較高標準執行。

2   標準及技術協議[2]

2.1 產品的設計、原輔材料的采購、產品的制造，驗收均應嚴格執行國家（或行業）現行版本有效標準。下列標準作為供需雙方的主要依據。

《國家污水綜合排放標準》(GB8978-1996)

《襯膠鋼管和管件》（HG21051）

《水處理設備制造技術條件》（JB2932）

《城市污水處理廠附屬設施和附屬建筑設計標準》(CJJ31-89)

《環境噪聲標準》(GB5096-93)

《建筑結構設計統一標準》(GBJ68-84)

《廠礦道路設計規范》(GBJ22-87)

《給水排水工程結構設計規范》(GBJ69-84)

《工業自動化儀表工程施工及驗收規范》(GBJ93-86)

《通用電器設備配電設計規范》(GB50055-93)

2.2 當上述規定和標準對某些設備和專用材料不適用時，供方應提出本企業所執行的技術規范與標準。

2.3 須具有相應的資質和有關質量認證。

2.4 整套污水處理裝置應按國家及有關協議標準驗收或其他相當的國際標準和規范也可接受，并必須經需方認可。成套污水處理裝置處理后的水質必須達到：CODcr≤:50mg/L ；BOD₅≤20mg/L；SS≤20mg/L ；NH₃-N: ≤8mg/l。

3   設備使用條件

3.1 設備安裝在室外，為地埋式一體化設備，不設置地面以上建筑物。

3.2 廠址條件：

歷年極端最高氣溫39.5℃

歷年極端最低氣溫-24.3℃

年平均溫度9.0℃

4   主要技術參數

4.1 污水處理工藝流程應是水解、反硝化、接觸氧化法的自?xún)羰浇M合流程。對BOD₅、NH₃-N等污染指標能有效降解，具有硝化和反硝化的功能。

處理系統主要工藝：

















工藝流程方框圖



4.2 每套設備的處理能力Q=1.0m3/h；

4.3 設備數量為1套運行。

4.4 每套設備的系統組成

4.4.1 調節池1個

4.4.2 水解反應器(缺氧、厭氧)  2 個

4.4.3 好氧反應池(降解BOD5、硝化) 1 座

4.4.4 二沉池 1 座

4.4.5 充氧裝置 1 套(含風機2臺，曝氣系統或其他充氧裝置)

4.4.6 生物填料 2 m3

4.4.7 污泥池  1 個

4.4.8 控制裝置：控制柜一臺，與設備成套安裝。

4.4.9 成品化糞池1個

4.5 進水水質

ａ）  SS：70～250mg/l

ｂ）  CODcr :100～350mg/l

ｃ）  BOD5:50～150mg/l

ｄ）  NH3-N:25mg/l

4.6 處理后水質

ａ）  SS：≤  20mg/l

ｂ）  CODcr≤ 50mg/l

ｃ）  BOD5:≤ 10mg/l

ｄ）  NH3-N:≤ 8mg/l

5   技術要求

5.1 成套設備的功能

5.1.1 生活污水處理設備為地埋式，要適應當地氣候條件。成套設備需設計和配置水泵與成套設備的控制裝置的連鎖，成套設備為全自動控制。

5.1.2 設備應能連續穩定運行，運行時出水水質應達到4.6要求。

5.1.3 應具有一定的耐沖擊負荷，短時間耐沖擊負荷最小應大于設計負荷的20%，并不影響處理效率和處理效果。

5.1.4 間斷運行，不應嚴重影響出水效果，并且能很快恢復正常運行，恢復期最長不應超過七天，同時供方及時對其產品給予質量保證，對于確因制造及工藝所引起的質量問題，由供方負責。

5.2供方所提供的污水處理裝置內外壁防腐：內外壁涂1mm厚防腐涂料，外壁作環氧煤瀝青防腐。

5.3 供方設備安裝調試完畢由需方進行驗收。

5.4 成套設備應該是節能、低能耗的。運行管理方便，滿足無人值守的要求。運行過程中無噪聲，對周?chē)h(huán)境無不良影響，同時，該設備應保證在正常運行中無污泥排放，不需設污泥的二次處理設施，若有污泥排放，要提供自動控制的排泥閥，并說明排泥周期。

5.5 要求污水處理裝置自帶微生物菌種和啟動時必須的微量營養，即使用時不需要再接種、擴大培養等工序，污水處理裝置進入污水即可逐步建立生化系統處理污水；設備中需有相應裝置保證在使用過程中微生物不會(huì )流失。

5.6 成套設備的設計使用壽命應按三十年計算。

5.7供方除按技術協議要求對設備及其附件，進行設計制造外，應對檢驗及安裝后的調試負責，并派遣技術人員負責指導安裝，直至達到4.6出水水質要求。

5.8 供貨單位對生活污水處理系統要做出詳細的結構、原理、配置等說明。

5.9 供貨范圍要求列表填寫主要設備及部件的名稱、規格、數量、有關技術參數及主要設備生產廠家。

5.10整個生活污水處理設備由一臺電氣柜控制，需方提供一路380/220V電源至生活污水處理設備的電氣柜，其余電源由供方解決。生活污水處理控制設備至一體化污水設備的穿線管、線纜由需方提供，供方連接。

供貨范圍（不限如此）

生活污水處理設備（Q=1.0m³/h）



隨機備品備件價格表

6   售后服務、備品備件及專用檢修工具

6.1 供方給出成套生活污水、生產廢水處理設備及其附件的使用壽命。

6.2  供方應對售后服務單列文件說明，確保成套設備安全無故障運行時間和出現故障后的處理方法等承諾。

6.3  供方應提供備品備件清單。

6.4 設備在安裝運行時發生故障且用戶不能自行解決時，供方應在得到通知 48小時內派人前往現場協助解決，屬于設備制造方面的問題，供方應免費修理或更換。

6.5 質保期：設備安裝調試完畢投運后一年之內凡屬于制造質量問題制造廠應免費負責修復或更換。

7   圖紙及有關技術資料文件[3]

7.1 供方簽訂技術協議后應在5天內分別給設計院和需方提供下列圖紙及技術資料文件，其中設計院2套(含電子版)，需方6套。

7.1.1 提出成套生活污水、生產廢水處理設備及附件安裝及基礎等土建要求的條件圖。

7.1.2 生活污水、生產廢水處理設備總體布置平面圖。

7.1.3 生活污水、生產廢水處理設備處理流程圖。

7.1.4 管道安裝接口位置圖及電氣設備等其他需要配合設計單位藍圖的資料。

7.1.5 生活污水、生產廢水處理設備使用維護說明書。

8   包裝、運輸[4]

成套生活污水、生產廢水處理設備的各零、部件（包括附件）的包裝應符合JT17《建筑機械包裝通用技術條件》和相應的規定。供方應編制裝、拆、發運單元清冊，并注明包裝形式。需要裝運過程中起吊的大型構件應有明顯的起吊位置標志，并應注明外型界限尺寸。在運輸過程中應防腐蝕、防碰撞。堆放時應防止構件變形。

9   售后服務

9.1  供方應保證在買方指定日期派工程師到現場指導安裝和調試。

9.2  設備在安裝運行時發生故障且用戶不能自行解決時，賣方應在得到通知3日內派人前往協助解決。
